01
Intarsio a secco
Solo chip e antenna, su supporto in PET, senza adesivo e senza strato superiore (face stock).
Per i convertitori di etichette dotati di propria linea di laminazione
| Specifiche a colpo d’occhio | Tabella completa dei parametri qui sotto |
| Protocollo | EPCglobal Classe 1 Gen 2 · ISO/IEC 18000-6C Ora denominata ISO/IEC 18000-63 |
| Frequenza | 860–960 MHz Banda fissa in base al mercato di destinazione |
| Tipo | Passivo, lettura/scrittura |
| Formati | Inlay secco · inlay bagnato · etichetta su carta · etichetta in PET/PP |
| Frittelle | Monza 4 / 5 / 6 · Alien H3 / H4 · Serie Impinj M700 |
| Gamma di lettura | Fino a 6 m Valore massimo dichiarato, dipendente dalla configurazione |
| Stampa | Serigrafia · offset · digitale · laser |
| Personalizzazione | Dimensioni, adesivo, stampa, codifica EPC Campioni gratuiti su richiesta |
Inizia qui
Quale formato hai effettivamente bisogno?
Il chip e l’antenna sono identici per tutti e quattro i prodotti. Ciò che cambia è se ricevi un inlay sfuso da convertire autonomamente oppure un’etichetta finita, pronta per la stampa e l’applicazione.
02
Inlay umido
Inlay con adesivo a pressione sensibile e liner di protezione, non stampato.
Per convertitori e stabilimenti che applicano in linea
03
Etichetta in carta
Strato superiore (face stock) in carta rivestita sopra l’inlay, con adesivo e liner — stampabile con codice a barre e testo.
Etichettatura per magazzini, logistica e beni aziendali
04
Etichetta in PET / PP
Materiale sintetico resistente all'acqua come strato superficiale sopra l'inlay, con adesivo e liner.
Ambienti umidi, oleosi o a lunga durata
Edilizia

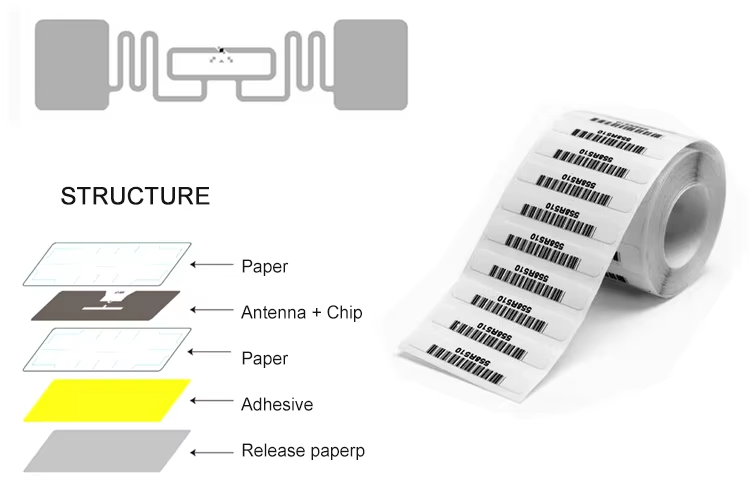

Ciò che è contenuto all'interno di un'etichetta RFID UHF
Cinque strati, in quest'ordine. L'antenna visibile attraverso lo strato superficiale è in metallo inciso su supporto in PET, e il chip vi è collegato prima dell'applicazione dell'adesivo e del liner.
Come funziona la tecnologia UHF
Passiva, alimentata dal reader
Nel tag non è presente alcuna batteria. Tutte le sue funzioni sono alimentate dall'energia ricevuta dall'antenna del reader.
1
Il reader irradia
Il reader e la sua antenna inviano onde radio verso i tag presenti nel raggio d'azione. L'antenna del tag cattura parte di tale energia e la trasforma in corrente.
2
Il chip si risveglia e risponde
La corrente alimenta il circuito integrato. Questo si attiva, modula l'energia in ingresso con i dati provenienti dalle proprie memorie e la irradia nuovamente.
3
Ritorno della retrodiffusione
Questa riflessione modulata è il segnale di retrodiffusione. Il lettore lo decodifica e il protocollo anti-collisione gli consente di distinguere decine di tag che rispondono contemporaneamente.
Memoria del chip
Quattro banche di memoria, quattro funzioni
Ogni chip Gen 2 organizza i dati nello stesso modo, ma il numero di bit in ciascuna banca è specifico del chip — motivo per cui specifichiamo la memoria per singolo chip anziché con un valore unico.
Riservato
Contiene le password per disattivazione (kill) e accesso. È la banca più protetta del chip.
Epc
Contiene l'identificativo aziendale — ad esempio un SGTIN-96. È ciò che il lettore restituisce per impostazione predefinita.
- Non lo so.
Identificativo del chip e del produttore scritto in fabbrica. Di sola lettura ed elemento fondamentale per garantire unicità e controlli anti-contraffazione.
Utente
Spazio libero per i tuoi dati. La capacità varia da 512 bit su alcuni chip fino a zero su altri.
Il numero di bit varia a seconda del chip. I valori che indichiamo si riferiscono al chip specifico del tuo ordine e sono confermati sul datasheet prima della produzione — richiedici la mappa della memoria del chip che stai specificando.
Prestazioni
Ciò che "fino a 6 m" effettivamente dipende da
Sei metri è la distanza massima raggiungibile con una configurazione adeguata di chip e lettore. Non è una distanza garantita su ogni superficie, a ogni angolazione o con ogni lettore.
6 M
Distanza massima di lettura dichiarata
0 m 3 m 6 M
- La gamma operativa tipica su una faccia di cartone è inferiore alla distanza massima
- La distanza di lettura e quella di scrittura non coincidono: la scrittura ha un raggio più breve
- Esegui dei test con il tuo lettore prima di definire una disposizione fisica
Sensibilità del chip La sensibilità di lettura e di scrittura differisce di diversi dB tra un chip e l’altro.
Alimentazione del lettore e antenna La potenza in uscita e il guadagno dell’antenna stabiliscono il limite massimo.
Orientamento La mancata corrispondenza di polarizzazione tra tag e antenna riduce la portata.
La superficie Metalli e liquidi alterano la risonanza dell’antenna: è necessaria una versione specifica.
Densità dei tag I tag impilati in modo denso interferiscono tra loro; il tasso di lettura diminuisce prima che si riduca la portata.
Normative regionali L’UE e gli Stati Uniti consentono livelli diversi di potenza e larghezza di banda, quindi la portata non è globale.
Dove viene utilizzata
Tre tipologie di installazione, tre scelte diverse di etichette
Magazzino
Etichettatura per inventario e beni aziendali
Etichette di carta stampate con codice a barre e numero leggibile dall'uomo sullo stesso lato dell'inlay, in modo che una singola scansione soddisfi sia un sistema a codice a barre sia un conteggio UHF.
Abbigliamento e vendita al dettaglio
Etichettatura a livello di articolo
Etichette compatte per capi piegati e appesi, dove l'etichetta deve adagiarsi piatta e rimanere leggibile durante un intero conteggio di magazzino.
Servizi di logistica
Lettura su nastri trasportatori e porte
Cartoni etichettati su una sola faccia, letti da un'antenna fissa mentre transitano — non è richiesta la visibilità diretta e più cartoni possono essere letti nella stessa passata.
Realizzato su ordinazione
Quattro elementi che modifichiamo per ogni ordine
Fornisci il materiale superficiale, il modello di lettore e il formato dati, e il preventivo viene calcolato sulla base di tale specifica anziché su un codice SKU generico.
Dimensioni e sagomatura
Rettangoli standard o profilo personalizzato. Le dimensioni dell'antenna sono adattate all'ingombro dell'etichetta — non è possibile ridurre le dimensioni di un'etichetta senza modificare le sue prestazioni di lettura.
Lunghezza personalizzata Larghezza Personalizzata Forma tagliata
Stampa
Serigrafia, stampa offset, digitale o laser, inclusi dati variabili come codice a barre, numero seriale o logo cliente sulla stessa faccia dell’inlay.
Tela di seta Di compensazione Digitale Laser
Codifica
EPC scritto secondo la vostra lista dati, bloccato dove richiesto e verificato prima dell’imballaggio. Inviare lo schema di codifica — ad esempio SGTIN-96 — insieme all’ordine.
Scrittura EPC Lucchetto Verifica Verifica TID
Altri prodotti
L’adesivo è scelto in base alla superficie, non all’etichetta. Cartone, plastica, vetro, prodotti congelati e metallo richiedono ciascuno una tipologia diversa — il metallo richiede anche un’antenna per applicazione su metallo.
Permanente Rimovibile Per congelatore Per applicazione su metallo
Parametri tecnici
Specifiche complete
| Radio e protocollo | |
| Protocollo | EPCglobal Classe 1 Gen 2 / ISO/IEC 18000-6C Numerazione attuale: ISO/IEC 18000-63 |
| Frequenza | 860–960 MHz Banda confermata in base al mercato di destinazione |
| Tipo | Passivo, lettura/scrittura |
| Gamma di lettura | Fino a 6 m, dipendente dalla configurazione |
| CHIP E MEMORIA | |
| Opzioni chip | Monza 4 / 5 / 6 · Alien H3 / H4 · Serie Impinj M700 |
| Banche di memoria | Riservato · EPC · TID · Utente |
| Numero di bit | Per chip Confermato sul foglio dati del vostro ordine |
| Resistenza | 100.000 cicli di programmazione · Conservazione dei dati per 10 anni |
| Costruzione e materiali | |
| Formato | Inlay secco · inlay bagnato · etichetta su carta · etichetta in PET/PP |
| Strato superficiale | Carta rivestita, PET o PP |
| Antenna | Alluminio inciso su PET, adattato alle dimensioni dell'etichetta |
| Altri prodotti | Versione permanente, rimovibile, per congelatore o per applicazione su metallo |
| Dimensione | Personalizzato |
| STAMPA E SERVIZI | |
| Stampa | Serigrafia · offset · digitale · laser |
| Dati variabili | Codice a barre, numero di serie, logo |
| Codifica | Scrittura, blocco e verifica EPC disponibili |
| Campioni | Campioni gratuiti su richiesta |
Domande che gli acquirenti pongono
Domande frequenti
Qual è la differenza tra un inlay e un’etichetta?
Un inlay è costituito esclusivamente dal chip e dall’antenna, montati su un supporto in PET. Un inlay umido aggiunge un adesivo sensibile alla pressione e un liner di distacco. Un etichetta inlay secco aggiunge uno strato superiore stampabile — carta rivestita, PET o PP.
Quale frequenza devo ordinare?
860–960 MHz è la gamma globale UHF, ma ogni mercato ne regolamenta una porzione specifica: l’UE circa 865–868 MHz, gli Stati Uniti 902–928 MHz, la Cina 920–925 MHz. Ordinare in base al mercato in cui le etichette verranno effettivamente lette e verificare che la banda del lettore sia compatibile.
Quale distanza di lettura posso aspettarmi?
Fino a 6 m come massimo dichiarato per una configurazione adeguata di chip e lettore. La distanza reale dipende dalla sensibilità del chip, dalla potenza del lettore e dall’antenna, dall’orientamento del tag, dalla superficie su cui l’etichetta viene applicata e dalla densità con cui i tag sono impilati.
Quali chip sono disponibili?
Monza 4 / 5 / 6, Alien H3 / H4 e la serie Impinj M700, soggetti a disponibilità. Le dimensioni della memoria variano in base al chip e sono specificate nel datasheet — non indichiamo un’unica capacità di memoria per tutti i chip.
È possibile stampare sul tag un codice a barre e un numero seriale?
Sì — mediante serigrafia, offset, stampa digitale e laser, con dati variabili come codice a barre, numero seriale o logo stampati sulla stessa faccia dell’inlay.
Codificate l’EPC prima della spedizione?
Sì. Inviaci l’elenco dei dati e lo schema EPC (ad esempio SGTIN-96); procederemo alla codifica, al blocco ove necessario e alla verifica prima dell’imballaggio.
Funziona su superfici metalliche o su contenitori per liquidi?
Un’etichetta standard non funziona — metallo e liquidi alterano il funzionamento dell’antenna. Per queste superfici occorre una versione specifica per metalli o con substrato spesso. Indicaci il tipo di superficie già nella fase di preventivo, non dopo la consegna.
Sono disponibili campioni?
Campioni gratuiti su richiesta. Inviare il formato, il chip, le dimensioni e il modello del lettore di destinazione in modo che il campione sia compatibile con il proprio sistema anziché essere un articolo generico disponibile a magazzino.
